Spannungsanzeige in der Ap

Beitrag von Tedybär »

Hallo
Bei mir zeigt die Spannungsanzeige in der Ap konstant 18,4 Volt . Egal ob Akku voll oder leer .Woran kann das liegen .Wäre für jeden Tip dankbar.

Gruß Tedybär

bkramer
Site Admin
Beiträge: 203
Registriert: 14. Mai 2020, 16:48

Re: Spannungsanzeige in der Ap

Beitrag von bkramer »

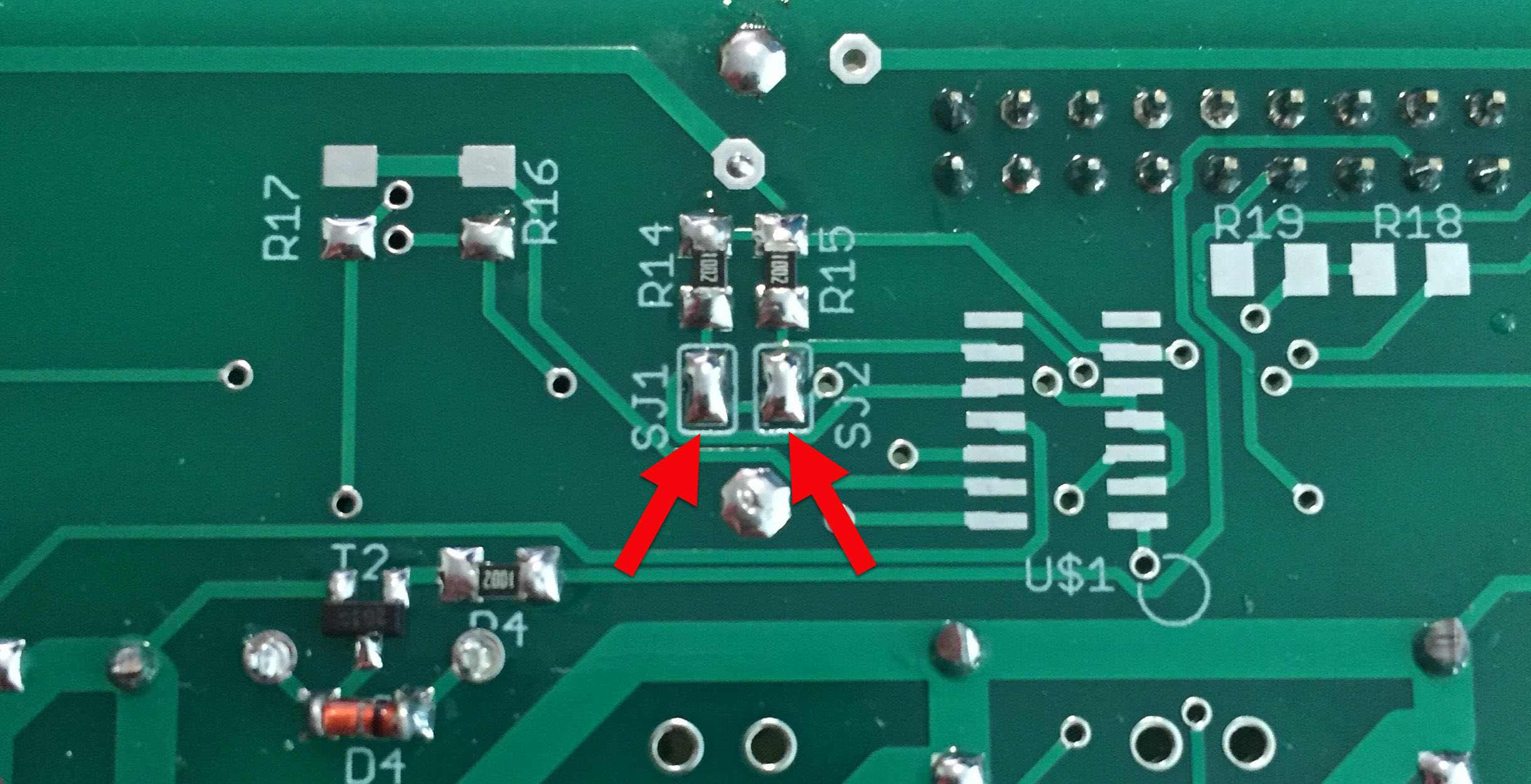

Bitte einmal prüfen, ob die beiden Jumper SJ1 und SJ2 gebrückt sind.

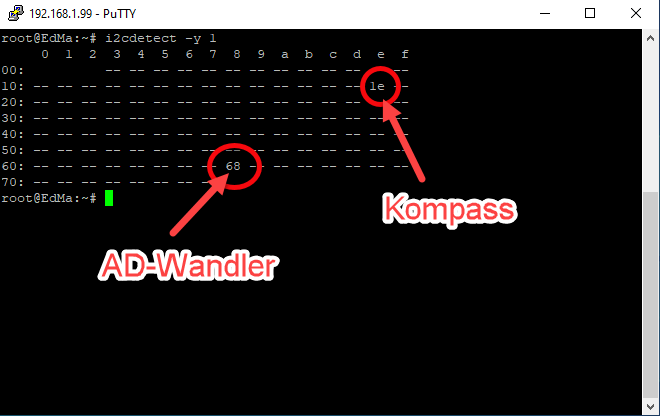

Jetzt mit Putty auf EdMa einloggen und folgenden Befehl eingeben:

i2cdetect -y 1
Es sollte folgendendes angezeigt werden.


AD-Wandler ist die 68

Prüfen der beiden Widerstände R16 (120k) und R17 (15k).
