Anschluss Distanzsensoren

Beitrag von mattes53 »

Hallo,
da die Distanzsensoren nur einen geringen Winkelbereich abdecken, sollten ja mehrere eingebaut werden.
Wie werden diese denn angeschlossen? Auf der Eingangsplatine ist nur ein Steckplatz vorhanden.
Oder werden die Sensoren zusammen parallel angeschlossen?

Viele Grüße
Matthias

bkramer
Site Admin
Beiträge: 203
Registriert: 14. Mai 2020, 16:48

Re: Anschluss Distanzsensoren

Beitrag von bkramer »

Hallo Matthias,

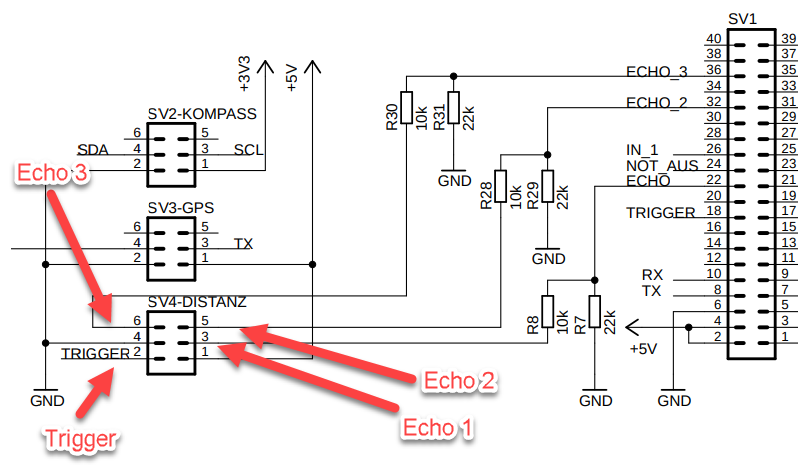

die Trigger Eingänge der Sensoren werden parallel angeschlossen.
Die Echo Ausgänge getrennt.
Die Software fragt derzeit nur Echo1 ab.
Das Abrfragen der beiden anderen ist im nächsten Update.


Gruß

Bastian

thomasluebben
Beiträge: 84
Registriert: 18. Mai 2020, 22:26

Re: Anschluss Distanzsensoren

Beitrag von thomasluebben »

Steht schon feste welcher Eche nachher welche Position an EdMa abdecken soll (links, mitte, rechts)

bkramer
Site Admin
Beiträge: 203
Registriert: 14. Mai 2020, 16:48

Re: Anschluss Distanzsensoren

Beitrag von bkramer »

ECHO -> Mitte
ECHO_2 -> Links
ECHO_3 -> Rechts

thomasluebben
Beiträge: 84
Registriert: 18. Mai 2020, 22:26

Re: Anschluss Distanzsensoren

Beitrag von thomasluebben »

Danke für die Info.
Dann kann man das schon mal beim Bauen einplanen.
