Anschluss Distanzsensoren

[mattes53]

Hallo,
da die Distanzsensoren nur einen geringen Winkelbereich abdecken, sollten ja mehrere eingebaut werden.
Wie werden diese denn angeschlossen? Auf der Eingangsplatine ist nur ein Steckplatz vorhanden.
Oder werden die Sensoren zusammen parallel angeschlossen?

Viele Grüße
Matthias

[bkramer]

Hallo Matthias,

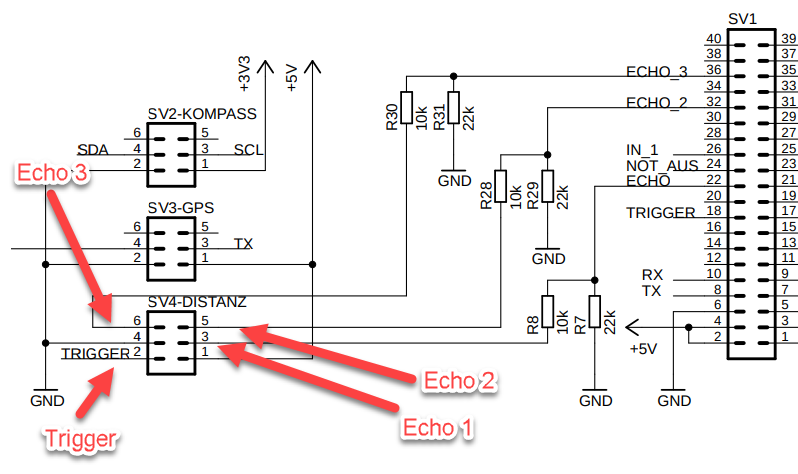

die Trigger Eingänge der Sensoren werden parallel angeschlossen.
Die Echo Ausgänge getrennt.
Die Software fragt derzeit nur Echo1 ab.
Das Abrfragen der beiden anderen ist im nächsten Update.


Gruß

Bastian

[thomasluebben]

Steht schon feste welcher Eche nachher welche Position an EdMa abdecken soll (links, mitte, rechts)

[bkramer]

ECHO -> Mitte
ECHO_2 -> Links
ECHO_3 -> Rechts

[thomasluebben]

Danke für die Info.
Dann kann man das schon mal beim Bauen einplanen.
