Anzeige Strom Mähmotor

[bkramer]

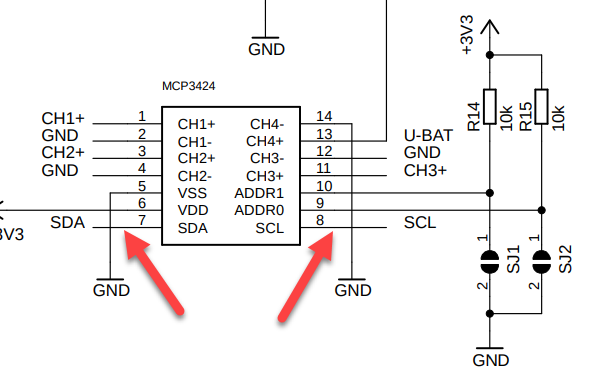

Ja, der MCP 3424 auf der Power.
An Pin 7 und 8 kommt man sogar gut ran.

Vorher den Kompass wieder abklemmen !

Dann messen an SDA bzw. SCL.

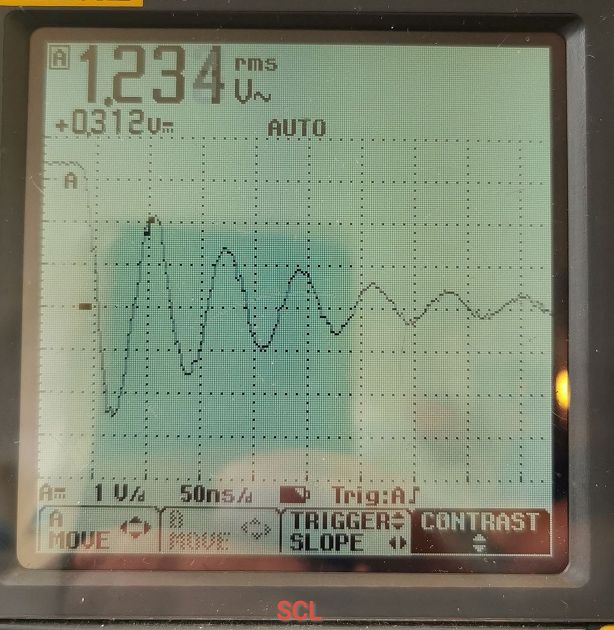

SCL sollte in etwa so aussehen.

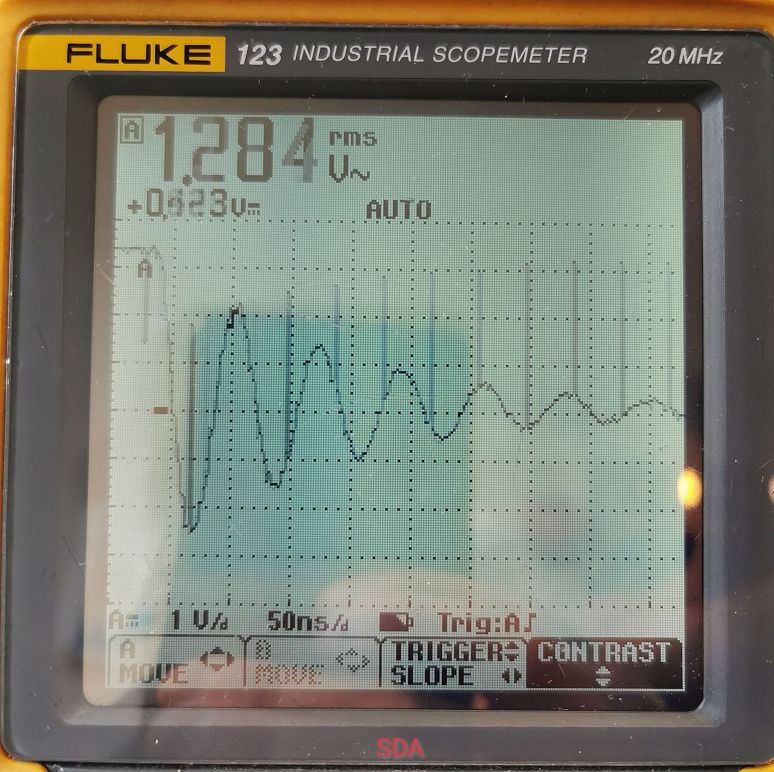

SDA ca so:


[thomasluebben]

Hier das Ergebnis meiner Messung:

[bkramer]

Mist du SCL gegen GND
bzw. SDA gegen GND ?

Schalt mal die Zeit auf 100µs
10ns ist etwas schnell.

[thomasluebben]

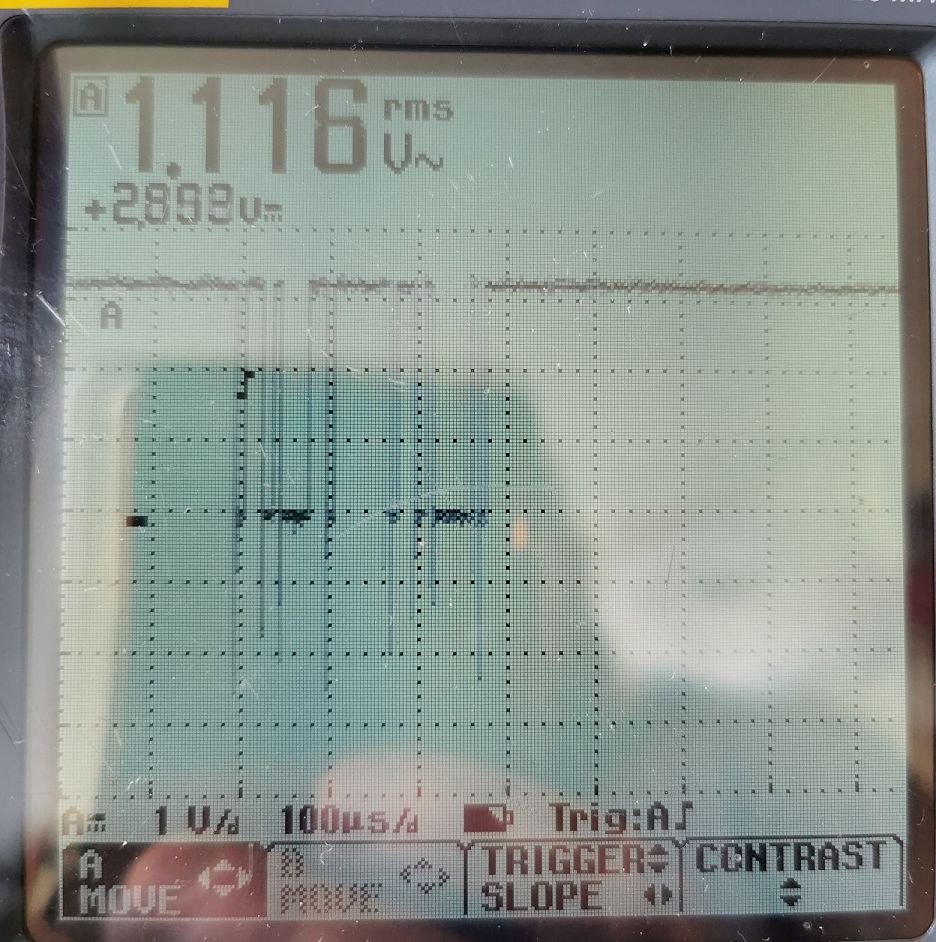

Ich hab beides gegen Masse bzw die 0V von der Batterie gemessen. Allerdings Stand das Oszi auf automatisch.
Werd morgen nochmal nachmessen.

[thomasluebben]

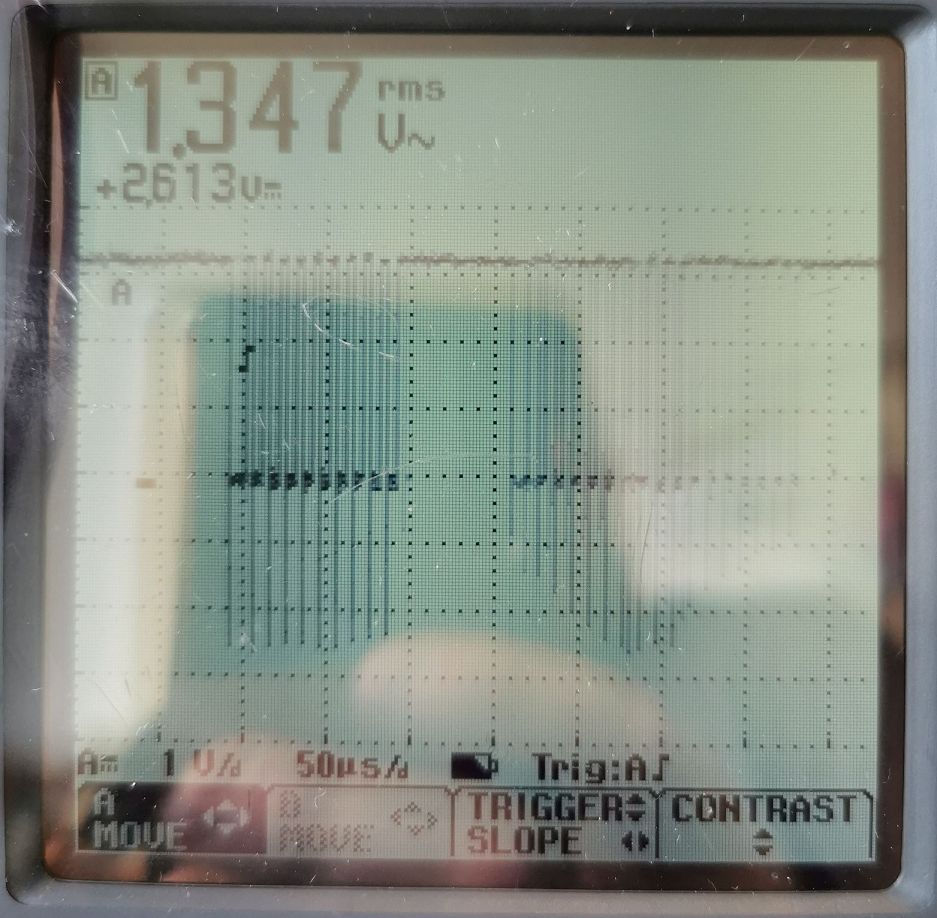

und der nächste Versuch

[bkramer]

Sieht tatsächlich so aus, dass er nicht mehr antwortet.

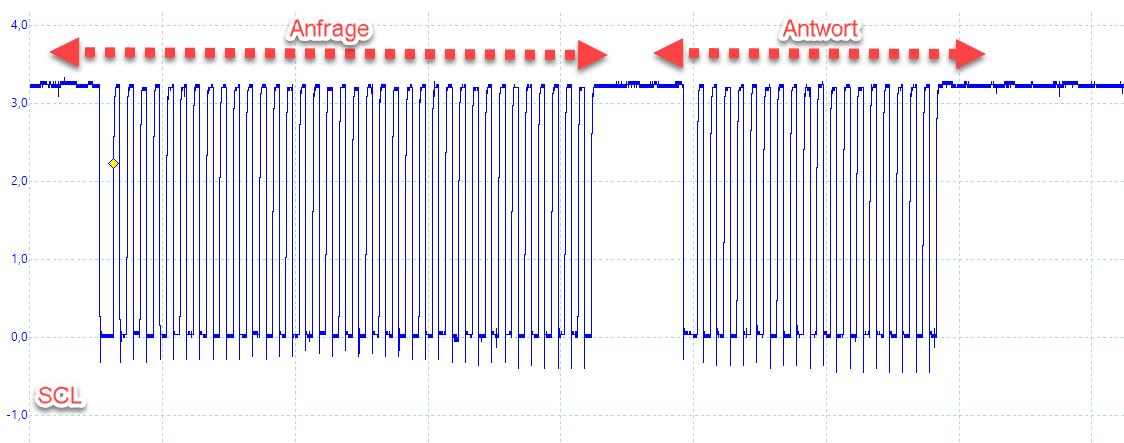

Im zweiten Bild sieht man schön die Takte. Auch die, die der Master für die Antwort sendet.
Im ersten Bild fehlt die Antwort.

Miss mal an Pin 5 und 6, welche Spannung da anliegt.
Sollten ja die 3,3V sein.

[thomasluebben]

Sieht tatsächlich so aus, dass er nicht mehr antwortet.
Im zweiten Bild sieht man schön die Takte. Auch die, die der Master für die Antwort sendet.
Im ersten Bild fehlt die Antwort.

Miss mal an Pin 5 und 6, welche Spannung da anliegt.
Sollten ja die 3,3V sein.

zwischen Pin 5 und Pin 6 sind 3,3V zu messen

[bkramer]

Ok, dann kann man ja gefahrlos einen neue einbauen.
Warum dieser kaputt gegangen ist, lässt sich wohl nicht so einfach herausfinden.

[thomasluebben]

Ok, dann kann man ja gefahrlos einen neue einbauen.
Warum dieser kaputt gegangen ist, lässt sich wohl nicht so einfach herausfinden.

Kann das am Mähwerk liegen ?
Ansonsten hab ich ja nichts geändert...

Muss mal schauen, wo ich einen her bekomme.
Theoretisch hat Conrad die.

[bkramer]

Er ist ja mit dem Mess-Pin schon am Mähmotor angeschlossen.
Aber da ist mit R13 eine Strombegrenzung drin, und C8 fängt Spannungsspitzen ab.
Ausgeschlossen ist es nicht, aber doch sehr unwahrscheinlich.
Du kannst ja mal an Pin 11 vom AD-Wandler messen, wenn der Mähmotor läuft, ob da tatsächlich unschöne Spannungsspitzen auftreten.
